瀝青路面裂縫灌縫工序
瀝青路面建成后都會不同程度的產(chǎn)生各種各樣的裂縫。裂縫的出現(xiàn)不僅對路面的連續(xù)性和平整度產(chǎn)生破壞，而且容易造成水份侵蝕路基而影響路面的使用壽命，同時增加了路面的養(yǎng)護保養(yǎng)工作及費用。因此，世界各國都對裂縫的修補工作非常重視，裂縫修補是路面預防性養(yǎng)護工作首要解決的問題。
1、 裂縫的類型與成因
裂縫有橫向裂縫、縱向接縫、網(wǎng)狀裂縫、反射裂縫、疲勞裂縫和滑移產(chǎn)生的裂縫等幾種類型。

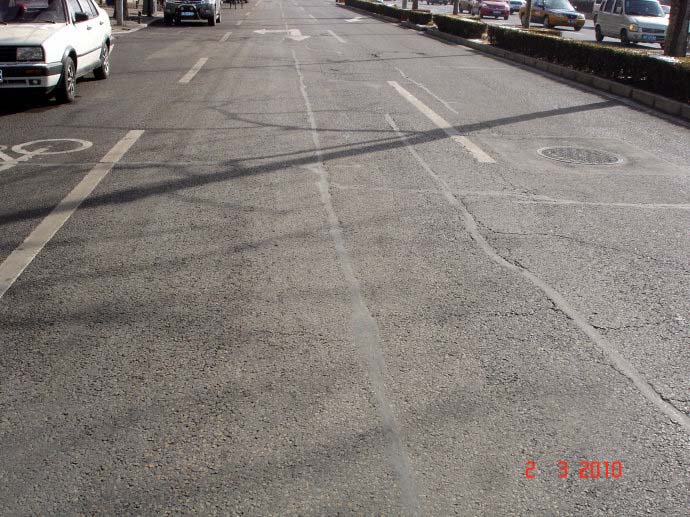

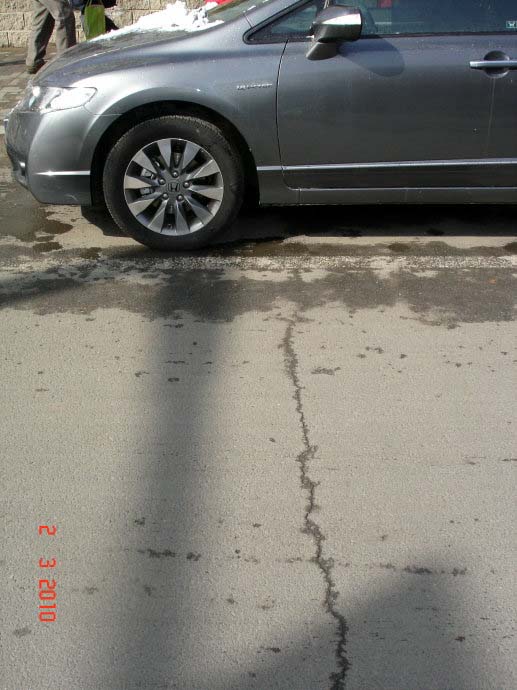

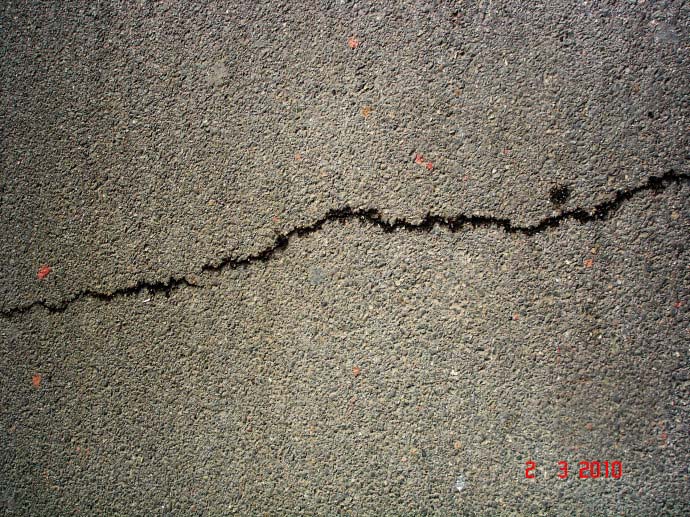

橫向裂縫 橫向裂縫與路面中心線基本垂直，縫隙寬度不等，長度不同，有的甚至貫穿整個路幅，特別是橋涵兩頭更為常見。橫向裂縫產(chǎn)生的原因
（1）材料收縮 由于混合料中使用瀝青的配比不同，當基層材料收縮變形后使路面面層底面承受壓力，當該拉力超過瀝青層的抗拉強度時則導至瀝青面層底部拉裂。在車輛載荷的作用下形成橫向裂縫。
（2）溫度變化 氣溫大幅下降時瀝青路面逐漸收縮變硬，當收縮的拉應力超過瀝青混凝土的抗拉強時則產(chǎn)生開裂。此外，基層的收縮或面層與基層之間附著力不夠，都會產(chǎn)生橫向裂縫。
（3）施工不當 ，如路基沉降時間短（我們喜好于在重大節(jié)日前領導剪彩獻禮）及趕工期。我們還自豪地講，別人十五年完成的工程，我們在不到二年的時間就完成了。另外，攤鋪瀝青混凝土時其接縫不是熱連接，冷接縫造成天然的橫向或縱向接縫。
縱向接縫 縱向接縫多發(fā)生于路肩部位，呈月牙形，之后由路肩邊緣向內(nèi)逐步擴大，嚴重時造成路基滑移。另外，發(fā)生于行車道內(nèi)的縱向裂縫，其走向與路面中心線基本平行，長度和寬度不等?？v向裂縫產(chǎn)生的原因是路基壓實密度不足導致路面承載能力差；不均勻的沉降現(xiàn)象導至縱向開裂；路面攤鋪時先后攤鋪層交接處是冷連接導致接合不緊密而形成天然的縱向縫隙。
網(wǎng)狀裂縫
網(wǎng)狀裂縫一般是先沿著輪基出現(xiàn)單條或多條平行縱縫，之后在縱縫之間出現(xiàn)橫向或斜向裂縫而形成網(wǎng)狀裂縫?？p隙寬度多為2毫米以上，縫距不大于400毫米以上。網(wǎng)狀裂縫的形成多由于瀝青混合料級配不合理，瀝青與石料配比過小使級配石料之間粘接性差而導至瀝青混凝土的強度不能滿足行車載荷的要求；另外，瀝青混凝土面層厚度不夠，交通載荷過大；面層底部穩(wěn)定層拌合不勻，密實度不足造成的。
反射裂縫
反射裂縫是由下層裂縫引起上層開裂，更終導至瀝青混凝土面層開裂的裂縫。
（1）反射裂縫是因半剛型基層在自然環(huán)境溫度的影響下，出現(xiàn)收縮和鼓脹，引起基層斷裂而反射到瀝青面層。
（2）在已開裂的舊瀝青、舊水泥路面上加罩瀝青混凝土面層時，原路面的裂縫受氣溫的變化會繼續(xù)擴展，使處于溫度收縮的新瀝青面層增加應力，至使新鋪層在舊裂縫處開裂。
（3）與瀝青混合料攤鋪時的工藝、初壓溫度、壓實方法及壓實密度有關。當溫度過高時瀝青粘度低，混合料會產(chǎn)生錯位和推移現(xiàn)象，溫度過低時瀝青粘度高不易壓實。
此外，還有疲勞裂縫和滑移產(chǎn)生的裂縫。
各種裂縫的產(chǎn)生與瀝青混合料質(zhì)量也有關。即材料的特性、級配比例的精準、因此，瀝青混合料的穩(wěn)定性、耐久性、抗疲勞特性、抗?jié)B性、和易性、施工時空隙率的控制，初壓溫度的掌握都是路面裂縫產(chǎn)生的主要因素。即這種多發(fā)的常見病害不是單一因素造成的，而是由溫度變化、積水與滲水、車輛荷載等多種因素造成的。有效避免這種病害的方法是預防和控制這種病害的擴展，做到防微杜漸。若不及時灌縫填封，雨水滲入后就會產(chǎn)生唧漿、沉陷、瀝青與集料脫附以至發(fā)展為坑槽。
裂縫的寬度大小有細微裂縫（小于2毫米）；微小裂縫（2-6毫米）；小裂縫（6-12毫米）；中裂縫（12-25毫米）；大裂縫（大于25毫米）
2、灌縫填封修補方法及工序
對于小于2毫米的細微裂縫應采取預防性養(yǎng)護。即用瀝青再生復原劑噴霧封層，使路面形成密封保護層以防止雨水、冰雪通過裂縫向下滲入而使裂縫繼續(xù)擴大。此外，用紅外線加熱路面細微裂縫部位后用輕型壓路機碾壓愈合裂縫。
對于2-6毫米的微小裂縫可進行噴灑和刮涂瀝青進行表面封層，這種刮涂式密封方法得益于各種養(yǎng)護劑、再生劑技術的不斷創(chuàng)新和提高。也可采用填封后用紅外線加熱器進行加熱使填封料滲入縫隙深處。
對于12毫米以上的裂縫的灌縫目前有兩種施工方法：即擴槽與不擴槽之分。根據(jù)填封材料又可分為熱灌縫和冷灌縫兩種方式。
熱瀝青灌縫
熱瀝青灌縫的工序為：
一、準備工作 ；
二、加熱溶解瀝青溫度至150-160度（交通AH-90號基質(zhì)瀝青或SBS改性瀝青）；
三、 用清縫器和熱氣噴槍清除裂縫內(nèi)外灰塵雜質(zhì) ；
四、填灌熱熔瀝青 ；
五、采用V型或U型刮平器刮平 ；
六 、自然冷卻 ；
七 、開放交通。
冷補灌縫
冷補灌縫的工序為：
一、準備工作 ；
二、用清縫器和熱氣噴槍清除裂縫內(nèi)外灰塵雜質(zhì) ；
三、拌料（SBR溶劑型改性瀝青）；
四、采用V型或U型刮平器刮平 ；
五、固化 ；
六、開放交通。
開槽修補法
開槽修補填封的方法適用于12毫米以上的裂縫。開槽的深度與寬度比不應超過2：1，深度比越小越好。
開槽修補灌縫方法為：
一、準備工作 ；
二、開槽 ；
三、用清縫器和熱氣噴槍清除裂縫內(nèi)外灰塵雜質(zhì) ；
四、灌縫 ；
五、采用V型或U型刮平器刮平 ；
六、固化 ；
七、開放交通。
無論采用哪種方法灌縫填封路面裂縫，對縫隙內(nèi)外的清潔工作一定要認真做好，否則將事半功倍。
3、灌縫常用機械設備
（1）霧封層機
（2）紅外線再生加熱修補機
（3）灌縫機（迷你型、手扶式、拖式灌縫機）
（4）開槽機（垂直開槽、旋轉(zhuǎn)開槽、切割開槽）
（5）熱氣噴槍
（6）清縫器（鉤挖式、旋轉(zhuǎn)鋼絲刷式清理）
（7）刮涂器（V型與U型刮平器）
（8）其它器具
推薦產(chǎn)品
- 公路冷補料
嘉格公路冷補料能夠很好的與瀝青混凝土、水泥混凝土、金屬表面等不同基質(zhì)的材料進行粘結(jié)，可廣泛應用于高速公路、一般公路、市政道路、機場道路、橋梁等多種路面的修復與養(yǎng)護。
- 嘉格貼縫帶（橋面伸縮縫修補應用）
嘉格貼縫帶對延長瀝青混凝土路面的使用壽命，防止瀝青混凝土路面的早中期破壞具有積極作用，具有成本低、速度快、效果好、通車快的優(yōu)點。
- 嘉格瀝青冷補料的價格
嘉格瀝青冷補料所使用的冷補添加劑是美國進口的冷補添加劑，每千克價格會超過普通冷補添加劑的百分之十左右。另外，嘉格瀝青冷補料所采用的性能改良添加劑能夠更好的鞏固瀝青冷補料的耐受性與穩(wěn)定性，售價與其他一般瀝青冷補料的售價幾乎持平，性價比高。且嘉格瀝青冷補料因其穩(wěn)定性與耐受性，在施工后能維持較長的時間，減少了頻繁更換修補所帶來的費用，從長遠的發(fā)展來看性價比會愈發(fā)提升。嘉格瀝青冷補料的成功案例較多，受到了使用者的一致好評，不輸進口瀝青冷補料的質(zhì)量，真正做到進口品質(zhì)，國產(chǎn)價格
- 嘉格系列貼縫帶（新老路面接縫修補應用）
貼縫帶，用于路面裂縫修補，以改性瀝青或改性瀝青與纖維為主要原材料制成的帶狀材料，又稱填縫帶、壓縫帶等，采用貼縫技術較好的彌補了填縫和灌縫技術的不足。
- 融雪劑
融雪劑的功能就是融化道路上的積雪，便于道路疏通.
- 進口熱熔型道路灌縫膠
嘉格進口熱熔型灌縫膠為美國ITE灌縫膠，是高粘度的道路預防養(yǎng)護材料，適用于中溫及低溫帶區(qū)域空氣溫度（零下29℃到44℃）,路面溫度（零下29℃到70℃）瀝青/混凝土公路、高速公路、機場跑道等不規(guī)則裂縫和接縫的密封灌縫修復。
同類文章排行
- 冷補料添加劑是確保道路修復質(zhì)量的關鍵
- 嘉格道路灌縫膠可媲美國外養(yǎng)護材料
- 性能好的裂縫修補材料所具備的性能
- 一年四季如何養(yǎng)護瀝青道路？
- 瀝青路面病害及形成原因
- 路面灌縫膠修補裂縫效果不錯
- 如何選擇瀝青貼縫帶品牌
- 嘉格瀝青路面貼縫帶賣的好不好
- 嘉格瀝青路面貼縫帶賣得好的原因
- 2021年使用嘉格公路裂縫貼縫帶擼起袖子加油干
最新資訊文章
- 怎樣辨別瀝青冷補料的質(zhì)量
- 瀝青冷補料高溫穩(wěn)定性是關鍵
- 七大方面教您評估瀝青冷補料的質(zhì)量
- 冷補料添加劑是確保道路修復質(zhì)量的關鍵
- 冷補料修補路面坑槽后出現(xiàn)下沉的原因
- 如何延長冷補料修補后路面使用壽命
- 密度對熱熔瀝青灌縫膠的彈性有影響嗎
- 質(zhì)量好的瀝青冷補料一般能用多久
- 選用價格低的瀝青冷補料就像拆盲盒
- 瀝青冷補料施工后多久才能達到強度要求
您的瀏覽歷史
